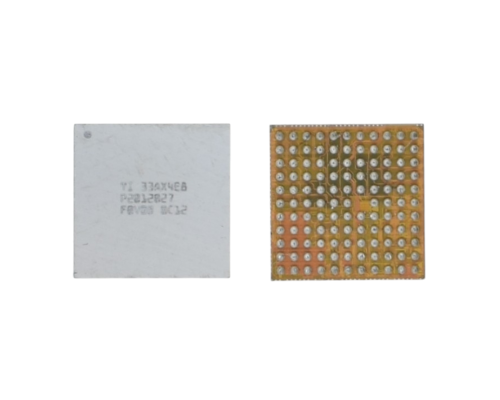

Мікросхема керування зарядкою SN2012027 (A12) PLS-00-00153964

Чому критично дотримуватися ревізії мікросхеми (A12 vs A23)

У сучасних пристроях мікросхеми керування зарядкою (USB-PD контролери) вже давно перестали бути просто «аналоговими ключами», які передають живлення від роз'єму до акумулятора. Сьогодні це складні цифрові субпроцесори, що мають власну прошивку (мікрокод) та працюють у жорсткій зв'язці з центральним процесором (CPU) та основним контролером живлення (PMIC).

Головна причина:

Хоча фізично (посадкові місця,amp; конфігурація кульок BGA) чіпи ревізій A12 та A23 ідентичні, їхня внутрішня логіка, карти регістрів та протоколи ініціалізації суттєво відрізняються. Вони розраховані на роботу з різними поколіннями архітектури процесорів (A16/A17 у лінійці iPhone 15 та A18/M2 у лінійці iPhone 16/iPad).

⚠️ Головні загрози та наслідки встановлення невірної ревізії

1. Циклічне перезавантаження (Bootloop) на логовотіпі

Під час старту пристрою процесор опитує всі життєво важливі вузли по шинах передачі даних (I2C / SPMI). Якщо замість очікуваного відгуку від чіпа ревізії A23 процесор iPhone 16 отримує зміщені адреси регістрів від ревізії A12, опитування блокується.

• ⛔ Результат: Спрацьовує захисний таймер, і плата йде в постійний перезапуск (bootloop), не завантажуючись в операційну систему.

2. Відсутність детекції кабелю або «патологічне» заряджання

Контролер SN2012027 відповідає за узгодження профілів живлення Power Delivery (PD) через контакти CC1/CC2 кабелю USB-C. Якщо логіка мікросхеми не збігається з командами системи:

• • Пристрій може взагалі не реагувати на підключення шнура (повний 0A на споживанні).
• • Апарат може споживати лише базові 5V (замість переходу на 9V/15V) із обмеженням струму до 0.4A, що призведе до так звого «фейкового заряджання» (індикація є, але відсоток падає).

3. Повна втрата OTG-функціоналу та зв'язку з ПК

Цей чіп керує лініями даних та комутує швидкісні інтерфейси. Помилка в ревізії заблокує роботу контролера USB-мультиплексора.

• ⛔ Результат: Пристрій не буде визначатися комп'ютером (iTunes/3uTools його не побачать), унеможливлюючи прошивку, відновлення з DFU чи банальне скидання даних користувача. Також перестануть працювати будь-які зовнішні аксесуари (флешки, мікрофони тощо).

⏳ 4. Ризик ускладнення діагностики та втрати часу

Встановлення невідповідної ревізії не спалить плату миттєво, оскільки захист сучасних PMIC відпрацьовує надійно. Проте це створює «штучний дефект». Майстер може подумати, що проблема в процесорі, обриві ліній під пайкою або бракованому чіпі, і почне копати плату далі, хоча проблема полягала виключно у двох невідповідних цифрах лазерного маркування.

Підсумок:

Дотримання ревізії — це гарантія того, що цифрова архітектура пристрою прийме нову деталь як рідну. Завжди звіряйте маркування під мікроскопом перед посадкою: A12 — суворо для iPhone 15 серії, A23 / A33 — для iPhone 16 серії та нових iPad.
