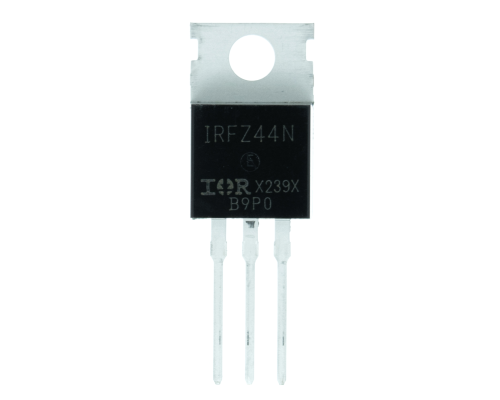

Транзистор польовий MOSFET IRFZ44N (Original) PLS-00-00106723

Транзистор IRFZ44N польовий N-канальний 55V 49A корпус TO-220AB

IRFZ44N – N- канальний польовий транзистор з ізольованим затвором (MOSFET, КМОП), виготовлений за технологією виробництва якісних силових транзисторів - HEXFET. Транзистор має хороші технічні характеристики і навантажувальну здатність, що сприяє його широкому поширенню в схемотехніці різних силових промислових установок. При правильному охолодженні Максимальна потужність розсіювання може досягати 94 Вт.

Уточнення — хоча сам польовий транзистор теоретично може витримати розсіювання аж до 94 Вт, сам корпус TO-220 має рекомендоване тепловиділення до 50 Вт.

Застосування:

• Ідеально підходить для управління потужним навантаженням за допомогою ШІМ (широтно-імпульсної модуляції), оскільки із-за малого опору n- каналу дозволяє пропустити через себе відносно великі струми без істотного нагріву.
• Транзистор IRFZ44N застосовується в схемах напівмостових і мостових блоків живлення, потужних керуючих ключів, в інверторах, джерелах безперебійного живлення (ИБП) та інших перетворювачах. Завдяки своїм якісним характеристикам заслужив велику популярність як у промислових виробників обладнання, так і у радіоаматорів в якості основи для саморобок. Другому варіанту сприяє і низька ціна деталі, а також її велика поширеність.

Параметри польового транзистора:

• Тип: N- канальний
• Максимальна напруга (стік-витік): 55 В
• Максимальна напруга (затвор-стік): ±20 В
• Опір відкритого каналу: 16.5 мОм
• Максимальний струм (T = 25°C, Напруга затвора = 10 В): 49 А
• Максимальний струм (T = 100°C, Напруга затвора = 10 В): 35 А
• Імпульсний (пусковий) ток: 160 А
• Загальний заряд затвора: 63 нК
• Ємність затвора: 1470 пФ
