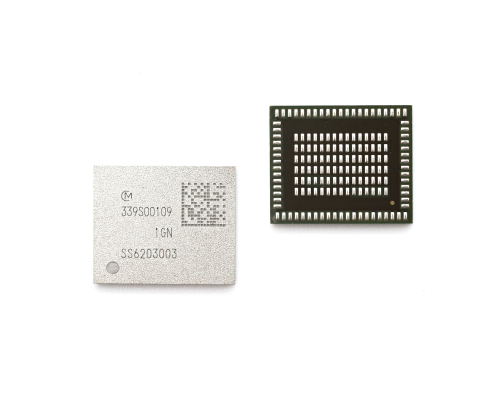

Мікросхема Wi-Fi 339s00109 iPad Pro 9.7 (Original) PLS-00-00025067

⚙️ Симптоми несправності та особливості заміни Wi-Fi чіпа 339S00109

Якщо модуль зв'язку виходить з ладу (внаслідок механічних пошкоджень під час падіння, утворення мікротріщин під безсвинцевим компаундом або через потрапляння вологи всередину корпусу), з'являються класичні сервісні симптоми дефекту.

Головні ознаки виходу мікросхеми з ладу:

• Неактивний («сірий») повзунок Wi-Fi: У налаштуваннях iOS тумблер увімкнення стає блідо-зеленим або повністю сірим і взагалі не реагує на тапи користувача.
• Зникнення MAC-адрес: В інформаційному меню «Про пристрій» повністю зникають дані в полях Wi-Fi та Bluetooth. Система відображає статус «Невідомо» або залишає рядок порожнім.
• Постійний пошук або слабкий прийом: Планшет здатний виявити роутер тільки в тому випадку, якщо покласти його безпосередньо на антени. При віддаленні від джерела сигналу навіть на один метр мережа повністю зникає.
• Високе споживання струму (КЗ): Якщо чіп пробиває по лініях первинного живлення (PP_VCC_MAIN або виділених лініях живлення Wi-Fi), пристрій починає сильно висаджувати батарею в режимі сну, а сама плата відчутно гріється в зоні металевого захисного екрана модуля зв'язку.

⚠️ ВАЖЛИВЕ ЗАСТЕРЕЖЕННЯ ЩОДО ЗАМІНИ (ПРИВ'ЯЗКА)

Як і у випадку з іншими сучасними пристроями Apple, мікросхема 339S00109 жорстко прив'язана на програмному рівні. Її унікальний серійний номер (MAC-адреса) зашитий у центральну пам'ять NAND Flash пристрою і суворо звіряється процесором при кожному завантаженні та активації системи.

Важливо: Просто зняти старий чіп і поставити новий (навіть знятий з донора) не допоможе — Wi-Fi все залишиться сірим, оскільки операційна система iOS миттєво заблокує неавторизований модуль периферії.

️ Що потрібно зробити майстру при ремонті:

1. Перед фізичною заміною чіпа (або відразу після посадки) пристрій необхідно перевести в інженерний режим Purple Mode. Для цього використовується спеціалізований DCSD-кабель типу Magico / Alex або прямі інструменти сучасних програматорів типу JCID / WL.

2. За допомогою сервісного софту для редагування системних даних (наприклад, JCID Repair Assistant) необхідно виконати команду "Unbind Wi-Fi" (відв'язка Wi-Fi). Ця процедура повністю очистить у пам'яті пристрою жорстку прив'язку до старого серійного номера.

3. Після успішного виконання програмного розблокування, під час першого ж увімкнення та стандартного підключення до серверів активації, пристрій автоматично зчитає та пропише нову MAC-адресу встановленого чіпа, після чого бездротові мережі запрацюють у повноцінному штатному режимі.
